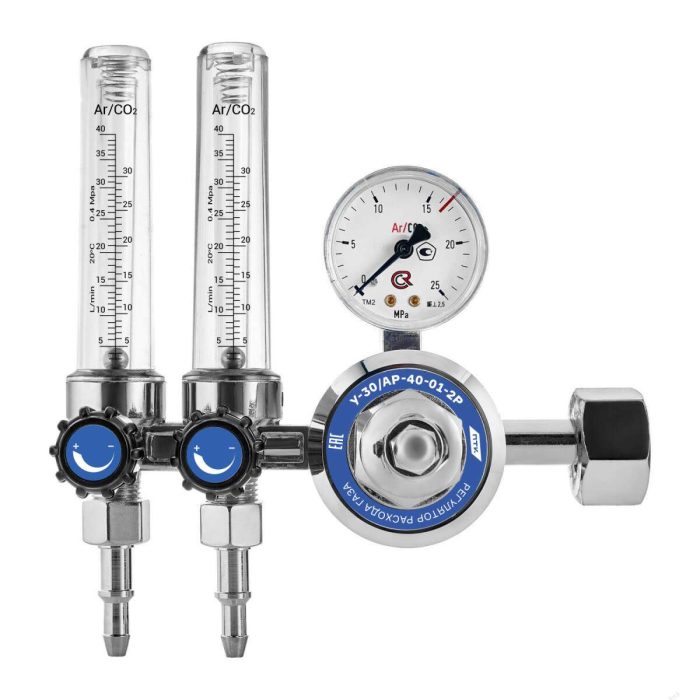

Регулятор расхода газа У-30/АР-40-01-2Р, ПТК РФ

Регулятор расхода газа У-30/АР-40−01−2Р предназначен для понижения газа и автоматического поддержания постоянным заданного расхода при питании постов и установок в среде защитных газов. Регулятор обеспечивает тонкую настройку и стабильное поддержание заданного рабочего давления (расхода).

Корпус регулятора изготовлен из алюминия (литье под давлением). Корпус спаренных ротаметров изготовлен из силумина — сплав алюминия с кремнием. Колбы ротаметров изготовлены из прочного пластика, которые имеют две шкалы Ar/CO2.

Особенности регулятора расхода газа У-30/АР-40−01−2Р :

Регулятор расхода газа укомплектован универсальными ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников.

Регулятор упакован в индивидуальную картонную коробку, что исключает бой манометра/ротаметров и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

Комплектация

Регулятор расхода газа У-30/АР-40−01−2Р в сборе — 1 шт.
Руководство по эксплуатации — 1 шт.

Технические характеристики

Редуцирующий газ: Углекислый газ/Аргон
Наибольшая пропускная способность, л/мин (м³/ч): 30/40 (1,8/2,4)
Наибольшее давление газа на входе, МПа (кгс/см²): 20 (200)
Наибольшее рабочее давление газа, МПа (кгс/см²): 0,4 (4,0)
Давление срабатывания предохранительного клапана, МПа (кгс/см²): 0,6 (6,0)
Присоединение к баллону: Радиальное
Присоединительные размеры на входе — гайка накидная с внутренней резьбой: G3/4-B
Присоединительные размеры на выходе — штуцер с гайкой (резьба) и ниппель (ø мм): M16×1,5 и ниппель 6/9
Количество ротаметров, шт: 2
Вес нетто, кг: 0,89
Габариты регулятора в собранном виде, мм: 185×90×150
Вес брутто, кг: 1,06
Габариты индивидуальной упаковки, мм: 90×215×165
