Клапаны

Обратный клапан ставят между рукавом и резаком, чтобы пламя и обратный поток газа не ушли в шланг и дальше к редуктору. Деталь копеечная, но без неё пост газовой резки не собирают.

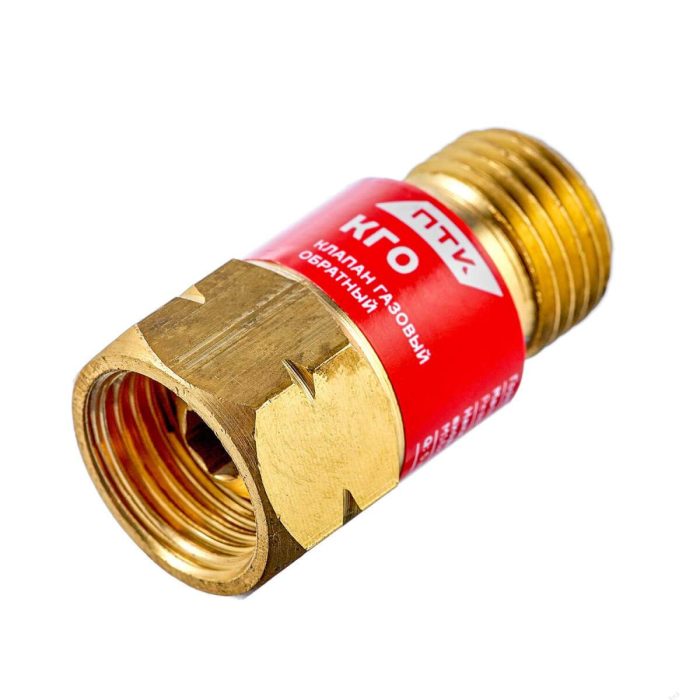

В обозначении зашифровано главное. Клапан обратный ККО кислородный ставят на линию окислителя, клапан газовый обратный КГО — на горючий. В том же названии присоединение и индекс LH, то есть левая резьба. Кислородный и газовый каналы разведены как раз резьбой, поэтому маркировка должна совпадать с гайкой или ниппелем на своей ветке, иначе деталь не встанет.

Ставят их на любом посту с баллонными газами: резка листа и профиля, демонтаж металлоконструкций, нагрев и правка горелкой, пайка. Обратный удар случается при перегреве мундштука, хлопке в канале или падении давления в линии, и защита нужна одинаково на кислороде и на горючем газе.

Что уточнить перед заказом

• какой газ идёт по линии: кислород или горючий газ, ацетилен либо пропан-бутан;
• резьба на инструменте: клапан на резак М16х1,5 садится только на свою ветку;
• место установки: на вход инструмента или на выход редуктора;
• сколько постов оснащаете: клапаны берут парой на каждый резак.

Позиции ПТК рассчитаны на установку прямо на инструмент. Цена зависит от типа газа и присоединения; в каталоге она указана без НДС и начинается от 17,64 р. Со склада в Минске такие детали уходят по счёту и договору.

Расход у этой мелочи заметный: уплотнение садится от нагрева и пыли, пружина закисает после монтажа, и деталь начинает пропускать назад. Проверяют продувкой в обратную сторону, и если газ пошёл, клапан меняют, а не разбирают. Поэтому на участок берут запас, а не одну штуку под конкретный резак.
